Siemens Simatic WinCC是由西門子Siemens推出的一款可視化組態軟件，集成了工廠智能、高效維護的創新過程可視化，擁有簡單、高度靈活、透明、開放的特點，提供了完整的監控和數據采集系統(SCADA)功能，可以完整地應用于各類工業開發領域！

Siemens Simatic WinCC軟件特色

高效處理海量數據

通過將用于報警記錄，標簽記錄，文本庫，用戶管理員，用戶歸檔和聲音報警的獨立編輯器集成到Configuration Studio中，海量數據工程再次提高了效率。

可以單獨打開每個編輯器，這使得在這些編輯器之間交換數據變得非常容易。當然，Excel的常用操作功能仍然有效。在團隊中進行項目工作時，多個項目工程師當然可以并行打開單個編輯器。

標簽和S7 PLC的優化通信

通過集成到S7-300 / 400 PLC的SIMATIC Manager中，可以自動將所有變量連接作為符號和所有AS消息對齊。結合實際的S7-1200和S7-1500 PLC，AS符號從連接的PLC傳輸?shù)絎inCC項目中的速度要快得多。這大大減少了通信參數化的時間，這就是潛在故障風險降低的原因。也可以自動將S7-1500的AS消息接管到WinCC中。

支持PROFIBUS FMS和PROFIBUS DP，Allen Bradley，Modicon和Mitsubishi的本機驅動程序。借助集成的OPC客戶端，還可以連接到任何第三方系統。

為全球應用做好準備

明確安排目的地國家的信息管理和實施，從而有效管理。UNICODE的使用使得全局應用程序的實現變得非常容易。通過使用TextLibrary，可以導出WinCC中使用的所有(或子集)文本。反之亦然，當它們被翻譯成任何語言后，當然可以導入所有這些文本。

無論安裝的操作系統的語言如何，相應的操作員語言都是獨立的。每個操作員都可以單獨選擇顯示文本的語言。例如，在國際團隊中工作時，可以使用不同的語言同時顯示消息。

使用交叉引用列表進行工程中的高效診斷

由于交叉引用編輯器的集成，一方面可以非?？焖俚囟ㄎ皇褂锰厥庾兞康奈恢?，例如在故障排除的情況下。另一方面，可以釋放未使用的變量以使最佳的許可證成本與實際項目保持一致。

Siemens Simatic WinCC軟件功能

1、過程監控

作為通用型組態軟件，WinCC可實現對工業現場生產過程設備的數據采集、監視和控制的人機界面HMI接口。

2、與PLC等設備通信

可以通過驅動程序?qū)崿F(xiàn)與PLC等設備通信，并進而實現過程監控功能。

3、編程接口

組態靈活方便，畫面動畫效果強，可以實現復雜的輸入輸出功能。

4、報警功能

可組態工業級報警功能，實現故障設備信息報警，及時提供設備預警信息和安排維修人員搶修。

5、趨勢功能

提供逼真的曲線和表格功能，供值班、調度等管理部門分析設備運行狀況提供決策參考。

6、報表功能

提供強大的報表生成和打印功能，為過程控制提供了實用的工具。

7、二次開發功能

作為一款優秀的組態軟件，WinCC還提供了豐富的功能強大的二次開發功能，以大大擴展現有組態功能。

包含組件

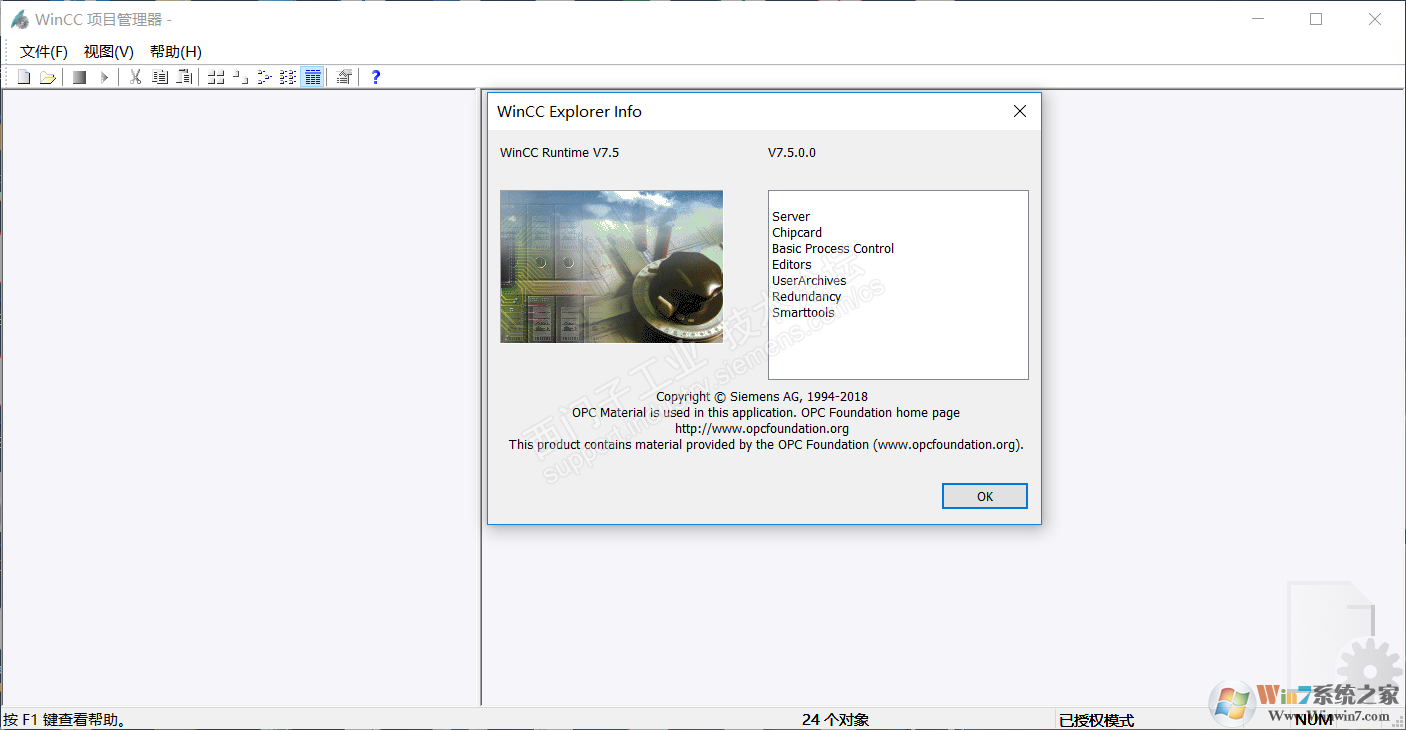

WinCC V7.5

WinCC / IndustrialDataBridge V7.5

WinCC / ODK V7.5

ProAgent V7.5

使用教程

在WinCC (TIA Portal) 中如何通過控制器實現畫面的切換?

在HMI設備上有許多選擇設置人機界面的屏幕通過控制器切換。

有2種推薦配置可以在面板上根據過程流程配置畫面的切換

1. 使用區域指針中的"作業信箱"。

2. 使用觸發變量

1、使用區域指針中的"作業信箱"

在相應鏈接下的區域指針中激活 "作業信箱" 。作業號 51 執行畫面切換。該區域指針對于 HMI 面板和 WinCC Runtime Advanced 有效。

2、使用觸發變量

或者可以通過控制器的變量實現設備畫面的切換功能。步驟如下：

1. 在控制器中創建一個數據類型為"Int" 的 "Screen number" 變量。

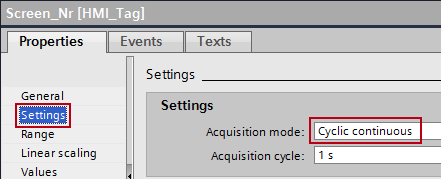

2. 在操作面板中插入此變量為 HMI 變量。設置采集模式為“循環連續”。

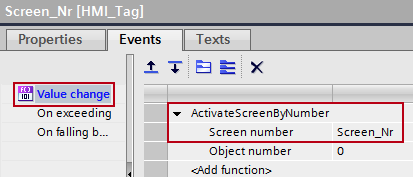

3. 在此變量的“數值更改”事件下配置 "Activate Screen By Number" 函數。

4. 選擇 "Screen number" 變量。

在這個例子中，改變控制器變量的值，則屏幕會跳轉到“Screen_Nr”變量對應的畫面號的畫面。如果不改變屏幕并且不指定一個新值給“Screen_Nr”變量，然后控制器的值刷新，那么也不會切換到另一個屏幕，因為目標屏幕已經被顯示出來。
