WinTopo Pro一款高效實用的圖形處理工具,這款軟件專注于光柵圖像到矢量圖形的智能轉換,廣泛適用于CAD、數控系統等專業軟件場景。軟件支持輸出24位RGB格式及TIFF、GIF、JPEG等常見圖片格式,并能將其智能轉換為彩色線條圖;同時兼容多種矢量格式輸出,包括ARC、DXF、Mapinfo、MIF、TXT等。有需要的朋友們趕緊來下載試試看吧!
WinTopo Pro怎么用
1、在本站下載并解壓,安裝軟件,完成后直接運行

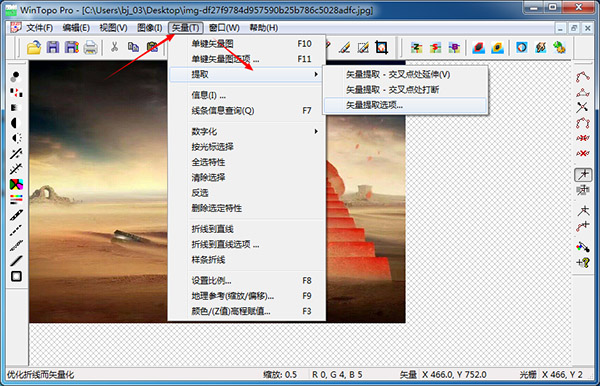

2、打開文件后點擊菜單欄矢量按鈕,選擇點擊矢量提取選項

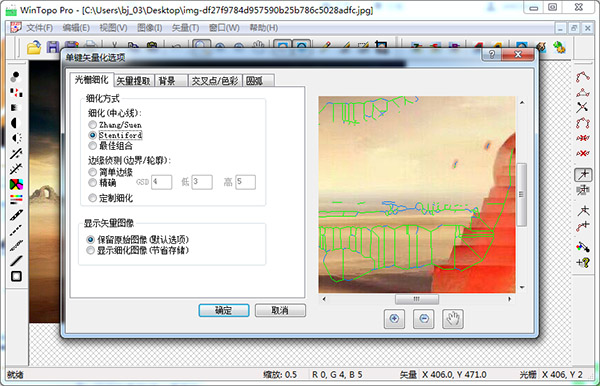

3、然后按照自己的需求調節選項(右邊圖框可以看見實時效果預覽)
4、調節好后點擊矢量菜單→單鍵矢量圖開始轉換(或按F10鍵)

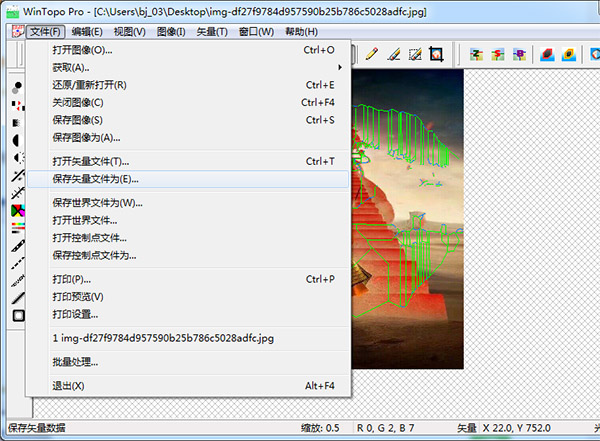

5、轉換后點擊菜單欄“文件按鈕” 選擇“保存矢量文件為...” 按鈕。

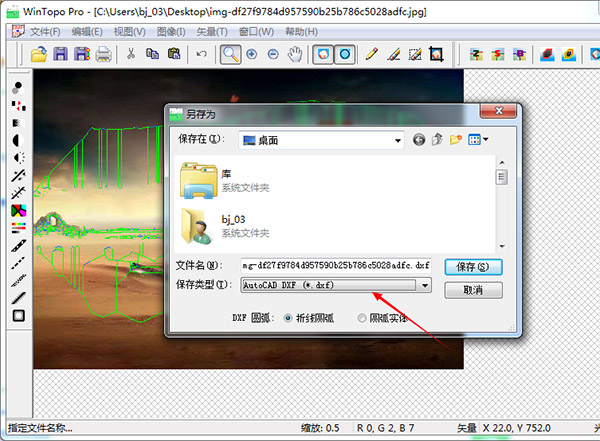

6、另存文件,選擇“dxf”格式
軟件特點
1、支持全自動光柵到矢量轉換,操作流程簡便直觀。
2、為經驗用戶提供豐富參數調節空間,支持精細化處理。
3、基于 Zhang-Suen、Stentiford 算法及 Canny 邊緣檢測算子,構建高精度矢量化模型。
4、持續集成最新研究成果,確保處理效果行業領先。
5、自動識別圖像曲線部分并生成光滑圓弧,提升矢量圖質量。
6、獨家支持彩色圖像到彩色 CAD 圖紙的完整轉換,保留色彩信息。
7、提供強大的地理坐標校正功能,支持縮放、旋轉、平移及傾斜校正,適配專業 CAD/GIS/ 數控系統。
8、支持?jǐn)?shù)字化繪圖與矢量編輯,滿足個性化修改需求。
9、可指定層級參數,為 3D CAD/GIS 系統輸出預處理矢量數據。
10、集成多種圖像增強功能,優化原始圖像質量以提升矢量化效果。
11、采用高性能算法架構,大幅縮短大尺寸圖像的處理時間。
12、內置詳盡幫助文檔,提供完整技術支持。
常見問題
一、將PDF中的文字和圖片提取出來放到CAD里編輯的方法
1、WinTopo可以將圖片矢量化 然后存成CAD可識別的格式!
2、你也可以把pdf直接轉成dwg格式,用pdf2dwg這個軟件,或者用CorelDRAW打開pdf文件,再另存為dwg格式的文件。然后就可以用cad打開了。
二、怎么把圖像轉換成dwg文件?
1、首先在文件菜單下拉菜單打開圖像,然后在矢量化菜單內設置一鍵矢量化選項,設置好后還是在矢量化菜單內選擇一鍵矢量化,矢量化完成后選擇矢量文件另存為dxf文件,用CAD打開后再保存為DWG文件就可以了。
2、選擇打開文件,打開你要的JPG文件,然后點擊矢量化,選擇一件矢量化,選兩次,矢量化圖另存為DXF,用CAD打開,再次另存為就好了
