浩辰CAD是專為建筑設計行業打造的一款專業化CAD軟件，集成了強大的建筑設計功能與高度智能化的設計工具，能夠幫助建筑師、設計師、高效進行建筑圖紙繪制、施工方案設計與建筑模型的搭建。其界面友好、操作簡單、功能強大，適用于建筑設計、土木工程、室內設計等領域。浩辰CAD為用戶提供強大的繪圖功能，涵蓋了建筑平面圖、立面圖、剖面圖等多種類型的圖紙設計需求。更多精彩等您下載!

浩辰CAD官方電腦端使用方法

浩辰CAD 2025如何使圓與直線進行相切(相切)?

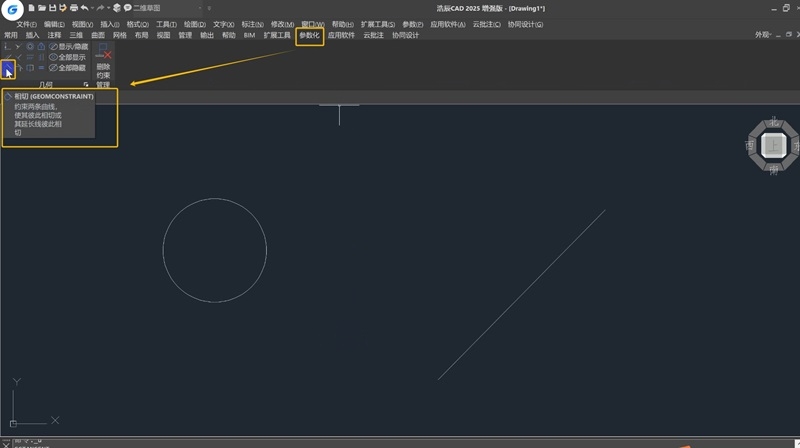

打開浩辰CAD 2025平臺，點擊菜單欄的[參數化]—[相切]功能按鈕，根據命令行提示選擇第一個、第二個對象確定即可。

此時，在圖中可以看到：圓未與直線直接相切，這是由于CAD認為圓相切于直線的延長線也屬于相切。

參數化約束功能是對二維幾何圖形進行某種關聯和限制，所以選擇圓或直線進行移動時，可以看到圓與直線始終保持相切的關系。

浩辰CAD 2025如何使多條不同長度線段統一長度(相等)?

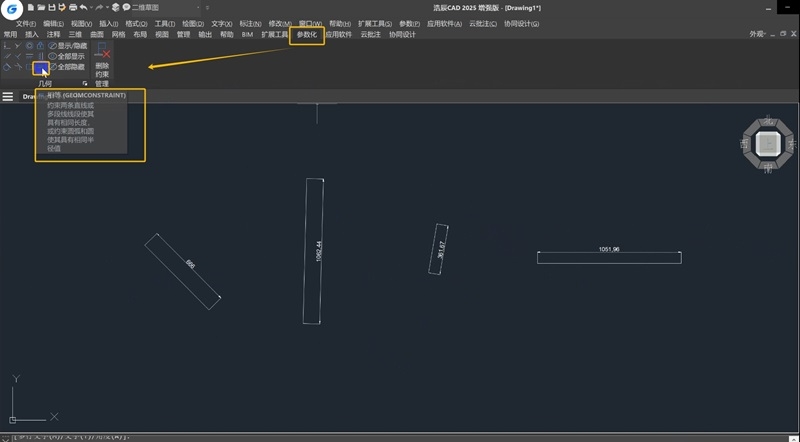

打開浩辰CAD 2025平臺，繪制不同長度的線段，并進行標注。

然后點擊菜單欄中[參數化]—[相等]功能按鈕，根據命令行提示選擇第一個、第二個對象確定即可。這時可以看到使用[相等]功能后，圖紙中的線段長度都變成一致數值，且標注也發生了動態變化。

此外[相等]功能不僅對直線起到作用，還對多段線、圓、圓弧均有此效果，使用后圖形及標注均會發生相應的變化。

浩辰CAD 2025如何使多個圓、圓弧具有相同的圓心(圓心)?

打開浩辰CAD 2025平臺，繪制多個圓、圓弧，然后點擊菜單欄中[參數化]—[圓心]功能按鈕，根據命令行提示選擇第一個、第二個對象確定即可。

若有多個對象，執行命令時需重新選擇黃色圓對象。

當其他圓、圓弧均移動到黃色圓處，選擇對象后，即可看到其具有相同的圓心點。

浩辰cad設置方法

‌優化啟動速度‌：可以通過修改系統變量VTENABLE來實現。在浩辰CAD中輸入命令VTENABLE，然后輸入0并回車，可以關閉平滑轉換功能，從而加快CAD的啟動速度。

‌調整顯示精度‌：在浩辰CAD中，可以通過菜單欄的“工具”選項，進入“選項”設置界面，選擇“顯示”選項卡，調整平滑度、線段數和輪廓線的數值來優化圖形外觀質量，同時提升軟件性能。

‌清理圖紙信息‌：圖紙中可能包含一些未使用的圖層和圖塊，這些信息會占用系統資源，影響CAD的運行效率。可以使用快捷鍵Pu來清理這些多余的信息，從而提升繪圖速度。

‌自定義繪圖工具‌：根據個人習慣，可以自定義十字光標、捕捉標記和靶框、拾取框和夾點等輔助繪圖工具的大小，以提高繪圖效率。通過菜單欄的“工具”選項，進入“選項”設置界面，選擇相應的選項進行調整。

‌自定義快捷鍵‌：浩辰CAD支持自定義快捷鍵，通過菜單欄的“自定義”選項，編輯程序參數來設置個性化的快捷鍵，以提高設計效率。

‌界面自定義‌：浩辰CAD允許用戶自定義界面布局?？梢酝ㄟ^輸入CUI命令，選擇傳輸按鈕，對菜單、工具欄等進行自定義設置，以適應個人的繪圖習慣。

浩辰cad填充顏色方法

‌啟動浩辰CAD并打開圖紙文件‌，然后調用CAD填充命令?？梢酝ㄟ^點擊菜單欄中的【繪圖】—【圖案填充】，在功能區中點擊【常用】—【繪圖】—【圖案填充】，或者直接在命令行輸入命令HATCH或命令快捷鍵H，然后按回車鍵。‌

‌彈出【圖案填充和漸變色】對話框‌后，可以選擇填充方式。如果想要純色填充，點擊【圖案填充】選項卡，選擇【SOLID】圖案，然后在下拉菜單中選擇需要的顏色。如果需要漸變色填充，切換到【漸變色】選項卡，選擇單色或雙色，并設置顏色。

‌設置完成后‌，點擊【添加拾取點】或【添加選擇對象】按鈕，根據提示選擇需要填充的圖形內部任意一點，點擊回車鍵確認，最后點擊【確定】按鈕即可完成填充。

‌此外，浩辰CAD還提供了批量填充功能和默認屏蔽項設置‌，以減輕用戶的工作負擔。這些功能可以幫助用戶更高效地進行圖紙管理。‌

浩辰cad把pdf轉成cad方法

‌啟動浩辰CAD后，點擊軟件左上角的G圖標，在彈出的下拉菜單中選擇“輸入”—“PDF”‌。接下來，在打開的“選擇PDF文件”對話框中找到并選中需要轉換成CAD圖紙的PDF文件，點擊“打開”按鈕。

‌在彈出的“輸入PDF”對話框中，勾選“在屏幕上指定插入點”，并根據實際需求設置相關輸入?yún)?shù)，如比例、旋轉角度等‌。設置完成后點擊“確定”按鈕。

‌在浩辰CAD繪圖區域指定出入點，即可完成PDF轉CAD圖紙的過程‌。注意，只有通過CAD軟件輸出為PDF格式的圖紙才能被轉換成CAD圖紙，而照片類的PDF文件無法實現轉換。

‌浩辰CAD 2024版本提供了更高效的PDF轉CAD功能‌。用戶可以通過命令行輸入EXPORTPDF命令，或點擊浩辰CAD右上角G圖標—“輸出”—“PDF”，在出現的界面中可對圖形進行選擇性輸出。此外，用戶還可以通過打印功能實現轉換，選擇“DWG To PDF.pc3”選項，并完成打印范圍、打印樣式等自定義設置，最后選擇文件的儲存路徑即可。

浩辰CAD軟件特性

1、界面、操作習慣與主流CAD一致，無需二次學習，打開就能輕松上手!

2、主流CAD常用功能100%涵蓋，并根據國內用戶開發了100+獨有的創新功能!

3、完美兼容AutoCAD®各個版本的圖紙格式，全面適配天正、燕秀工具箱等主流插件應用，企業老舊版本圖紙、各種品牌軟件圖紙資源高效復用!

4、內置協同設計模塊，一個賬號打通浩辰軟件系列產品，能夠?qū)崿F(xiàn)跨終端、多場景的協同設計，為用戶提供云存儲、云批注、云參照、協同記錄追溯、編輯鎖定、增量保存等功能，實現多專業、多部門、多場景的高效協同和創新型應用設計。
